Introducción

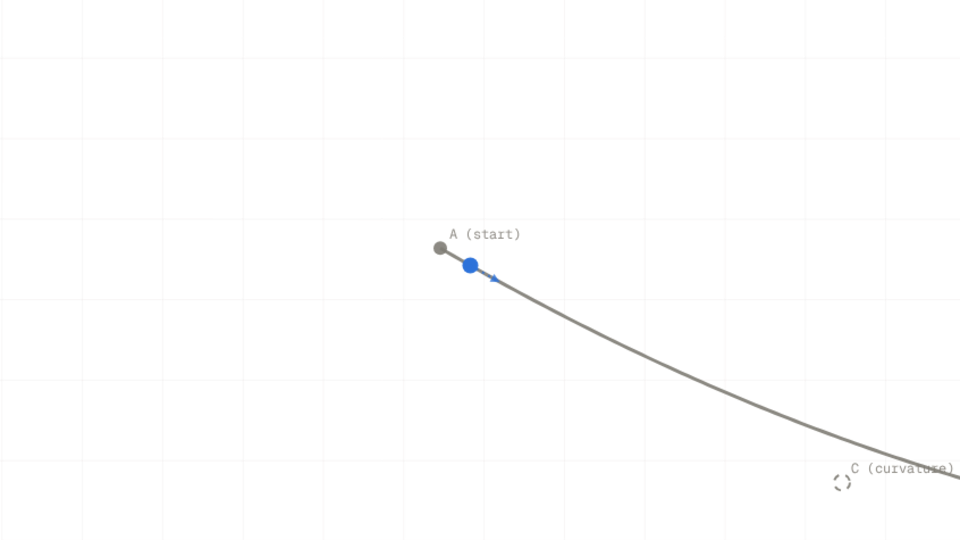

Una pelota sin fricción que se desliza por una rampa curva es una de las demostraciones más limpias de la conservación de la energía mecánica en la física clásica. La simulación libera una cuenta puntual desde un punto inicial fijo A, la sigue por una curva lisa hasta un punto final B, y reporta la rapidez, el tiempo, la pendiente local y la longitud de arco que la cuenta ha recorrido en cada momento del trayecto.
El montaje importa porque aísla un único principio: la energía potencial gravitatoria en lo alto se convierte por completo en energía cinética en el fondo cuando nada disipa por el camino. Galileo usó un plano inclinado recto para hacer la misma observación a comienzos del siglo XVII. Curvar la rampa convierte esa misma demostración en una afirmación más fuerte (que la forma de la trayectoria es irrelevante para la rapidez al pie) y esto es la base de cada cálculo de presupuesto energético que hacen hoy los ingenieros.
Uno esperaría que una rampa más profunda y curvada debe producir una pelota más rápida al fondo, porque la pendiente se empina a la mitad y la cuenta pasa más tiempo acelerando. La simulación apunta en sentido contrario: con Inclinación en 20,0° y Curvatura en 1,00, la lectura de Rapidez en el punto B se asienta cerca de 11,95 m/s, y bajar Curvatura a 0,01 (una rampa casi recta) produce los mismos 11,95 m/s en un descenso más corto y más veloz.
La física explicada
La simulación modela una cuenta puntual restringida a una curva lisa entre A y B. Dos fuerzas actúan sobre la cuenta: la gravedad, que la jala recto hacia abajo con magnitud m · g, y una fuerza normal de la pista, que apunta perpendicular a la tangente local. Como la fuerza normal siempre es perpendicular a la velocidad, hace trabajo cero, dobla la trayectoria sin cambiar la rapidez de la cuenta. Solo la componente de la gravedad que yace a lo largo de la tangente acelera a la cuenta, y esa componente es g · sin θ, donde θ es el ángulo de pendiente local. La lectura de Pendiente θ reporta exactamente este ángulo a medida que la cuenta avanza.
La conservación de la energía colapsa el cuadro de fuerzas instante a instante en un único enunciado sobre los extremos. En el inicio, la cuenta tiene energía potencial m · g · H y energía cinética cero. En el fondo, tiene energía potencial cero y energía cinética ½ · m · v². Igualándolas y cancelando la masa se obtiene v = √(2 · g · H). La masa se va, la forma de la trayectoria se va, y solo sobrevive la caída vertical H. Con Inclinación en 20,0°, la geometría fija H = L · tan θ = 20 · tan 20° ≈ 7,28 m, y la predicción es v = √(2 · 9,81 · 7,28) ≈ 11,95 m/s.

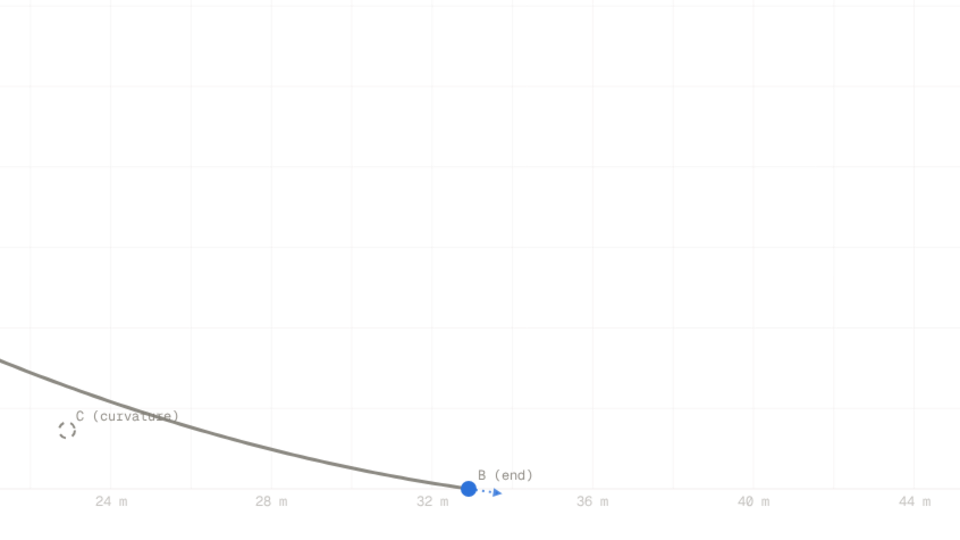

Lo que la forma de la trayectoria sí controla es cuánto tarda el descenso y qué tan lejos viaja la cuenta a lo largo del arco. Con Inclinación en 20,0° y Curvatura en 1,00, la curva se arquea profundo bajo la cuerda, la lectura de Distancia s crece más allá de la longitud en línea recta L / cos 20° ≈ 21,28 m, y la lectura de Tiempo registra un descenso más largo. Baja Curvatura a 0,01 y la trayectoria es casi recta: la Distancia s se encoge hacia 21,28 m y el Tiempo cae notoriamente, pero la Rapidez en el punto B sigue aterrizando cerca de 11,95 m/s. El presupuesto energético está fijo; solo el viaje cambia.
La lectura de Pendiente θ hace concreto el cuadro local. En lo alto de una rampa muy curvada, la tangente es casi horizontal, así que g · sin θ es pequeña y la cuenta apenas acelera. Cerca de la mitad, la tangente está en su máxima inclinación, sin θ es máxima, y la cuenta gana rapidez más rápido. Cerca del punto B, la trayectoria se vuelve a nivelar, el ángulo tangente regresa hacia 0°, y la aceleración se desvanece a cero, la cuenta tiene su rapidez máxima pero ya no gana más.
Ecuaciones clave
Para Inclinación en 20,0°, la geometría fija H = L · tan θ = 20 · tan 20° ≈ 7,28 m, así que una cuenta de 1 kg en el punto A tiene PE = 1 · 9,81 · 7,28 ≈ 71,4 J. La masa real de la cuenta se cancela en el siguiente paso, así que la simulación no necesita exponerla como deslizador.
Si la lectura de Rapidez en el punto B es 11,95 m/s, la misma cuenta de 1 kg llega con KE = 0,5 · 1 · 11,95² ≈ 71,4 J. El número es idéntico a la PE inicial dentro del redondeo, que es exactamente el enunciado de conservación que esperas en una pista sin fricción.
Sustituyendo H ≈ 7,28 m y g = 9,81 m/s² se obtiene v = √(2 · 9,81 · 7,28) = √142,8 ≈ 11,95 m/s. Esta es la predicción que la lectura de Rapidez reproduce en el punto B con Inclinación en 20,0° y Curvatura en 1,00. El deslizador Curvatura no aparece en ninguna parte de esta expresión.
Con L = 20 m fijo, subir el deslizador Inclinación a 45,0° eleva H a 20 · tan 45° = 20 m. Sustituyendo eso en la fórmula de la rapidez se predice v = √(2 · 9,81 · 20) ≈ 19,81 m/s en el punto B, valor que la lectura de Rapidez reproduce en cualquier ajuste de Curvatura entre 0,01 y 1,00.
Esta es la aceleración instantánea que la simulación integra; θlocal es la lectura de Pendiente θ, no el deslizador Inclinación. En el inicio de una rampa con Curvatura 1,00, la tangente es casi plana, así que atangente es minúscula; cerca de la mitad alcanza el pico, y luego se desvanece a cero al nivelarse la trayectoria en B.
Variables clave
| Símbolo | Nombre | Unidad | Significado |
|---|---|---|---|
| L | Distancia horizontal | m | Distancia fija de 20 m entre el punto A y el punto B |
| θ | Inclinación | grados (°) | Ángulo del deslizador que fija la caída de la cuerda |
| H | Caída vertical | m | Diferencia de altura entre A y B, igual a L · tan θ |
| g | Aceleración gravitatoria | m/s² | 9,81 m/s² hacia abajo en la superficie terrestre |
| v | Rapidez en B | m/s | Rapidez de la cuenta al alcanzar el final de la curva |
| s | Longitud de arco | m | Distancia recorrida por la cuenta a lo largo de la curva |
| θlocal | Ángulo de pendiente | grados (°) | Ángulo tangente local en la posición actual de la cuenta |
Ejemplos del mundo real
¿Cómo fijan los ingenieros de montañas rusas la altura de cada loma después del primer ascenso?
La primera loma de ascenso de una montaña rusa hace el trabajo de cargar el presupuesto de energía para el resto del recorrido; cada loma siguiente extrae de ese presupuesto. En una pista idealizada sin fricción, la fórmula v = √(2 · g · H) dice que los carros alcanzarían la misma rapidez al fondo de cualquier valle posterior siempre que esté a la misma altura que el punto de liberación del ascenso. Las pistas reales queman entre el 10 y el 25 % del presupuesto en fricción, arrastre del aire y deflexión de las ruedas por kilómetro de pista, así que los ingenieros deben bajar cada loma sucesiva para mantener a los carros pasando por su cresta.
La simulación demuestra la versión ideal del mismo cálculo. Con Inclinación en 20,0°, la lectura de Rapidez en el punto B se asienta cerca de 11,95 m/s independientemente del ajuste de Curvatura, exactamente porque el presupuesto de energía depende solo de la caída de H = 7,28 m. Una diseñadora de montañas rusas que conozca la pérdida acumulada por fricción entre el ascenso y una loma objetivo restaría esa pérdida de la altura del ascenso, y luego usaría v = √(2 · g · Hrestante) para verificar que los carros aún la libran.
¿Por qué la curva braquistócrona vence a una rampa recta en tiempo de descenso, aunque la rapidez al fondo sea idéntica?
El problema de la braquistócrona, planteado por Johann Bernoulli en 1696, preguntaba qué curva lleva una cuenta de un punto a otro en el menor tiempo bajo solo la acción de la gravedad. La respuesta es una cicloide, no una línea recta, aunque la línea recta sea el camino más corto. La razón es que una cicloide es más empinada al inicio, así que la cuenta acelera antes y pasa la mayor parte del descenso moviéndose rápido, el arco más largo queda más que compensado por la mayor rapidez promedio.
El deslizador Curvatura barre una familia de trayectorias de un solo parámetro entre A y B. Con Inclinación en 20,0°, la lectura de Rapidez en el punto B aterriza cerca de 11,95 m/s tanto para Curvatura 1,00 como para Curvatura 0,01, exactamente como exige la conservación de la energía. La lectura de Tiempo, sin embargo, es más corta en Curvatura 0,01 solo porque la trayectoria recta también es corta; las variantes muy curvadas cuestan más tiempo aunque la rapidez al fondo esté fija. La braquistócrona gana en tiempo solo cuando la familia incluye curvas más empinadas que una cuerda al inicio, que es el ingrediente geométrico que aporta la cicloide.
¿Cómo convierte la rampa de impulso de un saltador de esquí la altura de la torre en rapidez de despegue?
Una torre moderna de salto de esquí en trampolín grande se levanta cerca de 60 m sobre la mesa de despegue, así que la caída en la rampa de impulso es de unos 50 m una vez que se tiene en cuenta la sección inicial suave. La predicción sin fricción v = √(2 · 9,81 · 50) ≈ 31,3 m/s fija una cota superior a la rapidez al borde de la mesa. Los saltadores reales abandonan la mesa a 26 a 28 m/s, y la brecha es la energía perdida por fricción esquí-nieve y por arrastre aerodinámico durante el descenso en posición agrupada. Las reglas internacionales limitan la longitud de la rampa de impulso precisamente para que esta rapidez de despegue no crezca más allá de lo que la pendiente de aterrizaje pueda absorber con seguridad.
La simulación acota el mismo cálculo. Ajustar Inclinación a 45,0° eleva H a 20 m y la lectura de Rapidez en el punto B a √(2 · 9,81 · 20) ≈ 19,81 m/s; subir H cambiando la geometría a una caída mayor escala la rapidez predicha al fondo exactamente como la raíz cuadrada de la caída, que es la relación que un diseñador de salto de esquí usa para dimensionar la torre para una rapidez de despegue objetivo. El deslizador Curvatura no tiene efecto sobre la rapidez predicha, reflejando la regla de que el perfil preciso de la rampa de impulso solo afecta la postura corporal y el tiempo pasado en posición agrupada, no la energética.
Lecturas adicionales
- Oscilador masa–resorte: conservación de energía entre la energía potencial elástica del resorte y la energía cinética de la masa, con el mismo truco de independencia de la trayectoria en los puntos de retorno.
- Movimiento de proyectil: la gravedad otra vez como única fuerza, pero con la superficie de restricción retirada, así el presupuesto de energía se desarrolla por una parábola en el espacio libre.
