Plano inclinado · FísicaAceleración a = g(sin θ − μ cos θ)
Introducción

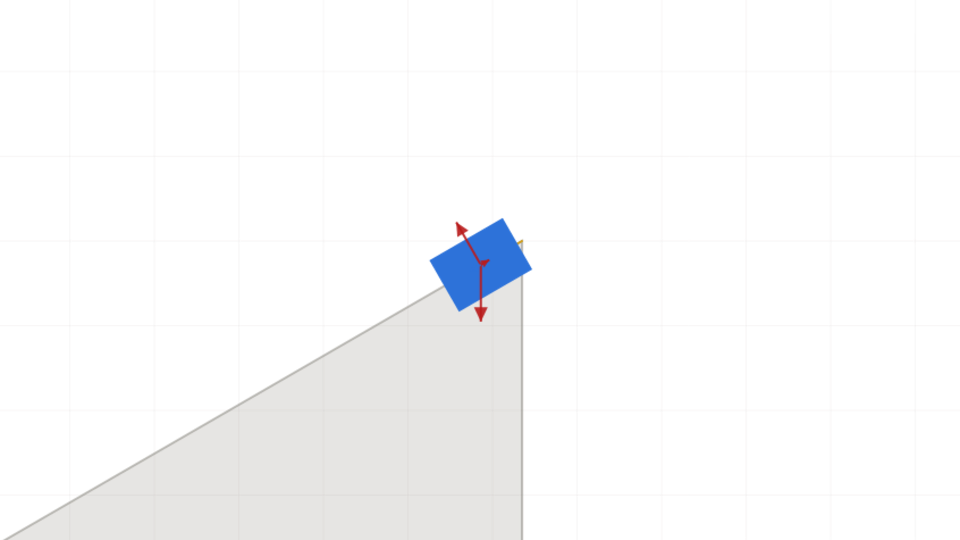

Un plano inclinado es una superficie plana ladeada respecto a la horizontal, y es el escenario más simple en el que la gravedad, la reacción normal de la superficie y la fricción actúan a la vez sobre un mismo objeto. La simulación deja un bloque en lo alto de una rampa de 8 m, dibuja los tres vectores de fuerza alrededor del bloque mientras se mueve y reporta cuatro lecturas (Tiempo, Velocidad, Aceleración y Ángulo) a medida que el bloque desliza hacia el pie de la rampa. La aceleración en forma cerrada a lo largo de la pendiente, a = g·(sin θ − μ·cos θ), gobierna cada corrida.
El montaje importa porque el mismo truco de descomposición (separar la gravedad en una pieza a lo largo de la pendiente y otra contra la superficie) reaparece en ingeniería mecánica, obras civiles y deportes. Las pendientes de carretera, las inclinaciones de los tejados, las cintas transportadoras, las pistas de esquí, las rampas de accesibilidad y la rosca de cualquier tornillo de ferretería se dimensionan con las ecuaciones del plano inclinado. Conocidos el ángulo y el coeficiente de fricción, el tiempo de deslizamiento, la rapidez de salida y el umbral de quietud quedan determinados sin ninguna medición adicional.
Resulta natural pensar que un bloque más pesado acelera más rápido por la misma rampa porque la gravedad lo jala con más fuerza. Con θ = 30°, μk = 0,20 y la Masa fijada en 2,0 kg, la lectura de Aceleración de la simulación se asienta cerca de 3,21 m/s²; subir la Masa a 10 kg o bajarla a 0,5 kg deja en pantalla los mismos 3,21 m/s². La masa aparece en la atracción gravitatoria y en la fuerza normal en igual medida, así que se cancela del todo en la fórmula de la aceleración.
La física explicada
El bloque sobre la rampa siente tres fuerzas. La gravedad actúa recto hacia abajo con magnitud m·g. La rampa empuja de regreso perpendicular a su superficie con la fuerza normal N. La fricción cinética actúa a lo largo de la superficie, oponiéndose a la dirección del deslizamiento, con magnitud μk·N. Separar la gravedad en una componente a lo largo de la pendiente (m·g·sin θ) y otra perpendicular a ella (m·g·cos θ) permite que la componente perpendicular cancele a N, dejando el balance a lo largo de la pendiente Fnet = m·g·sin θ − μk·m·g·cos θ. Dividir entre m da a = g·(sin θ − μk·cos θ), con la masa ausente en ambos lados.
Con los valores por defecto de la simulación θ = 30°, μk = 0,20 y Masa = 2,0 kg, la aritmética es directa. La atracción a lo largo de la pendiente es g·sin 30° = 9,81·0,500 ≈ 4,91 m/s². El término de fricción resta μk·g·cos 30° = 0,20·9,81·0,8660 ≈ 1,70 m/s². La aceleración neta es 4,91 − 1,70 ≈ 3,21 m/s², que es exactamente lo que muestra la lectura de Aceleración de la simulación desde el momento en que el bloque empieza a moverse hasta que llega al pie de la rampa de 8 m.

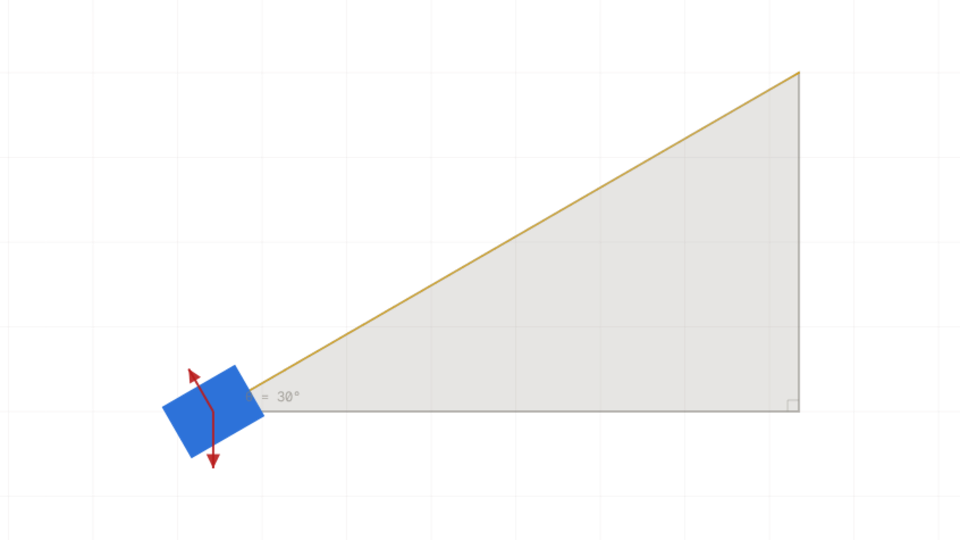

Como la aceleración es constante durante todo el deslizamiento, el bloque obedece la cinemática de aceleración uniforme desde el reposo. Sobre la longitud de rampa L = 8 m, el tiempo de deslizamiento predicho es t = sqrt(2·L/a) = sqrt(16/3,21) ≈ 2,23 s, y la rapidez de salida es v = sqrt(2·a·L) = sqrt(51,3) ≈ 7,16 m/s. La lectura de Tiempo de la simulación se detiene cerca de 2,23 s y la lectura de Velocidad sube linealmente desde 0,00 hasta unos 7,16 m/s mientras Aceleración se mantiene firme. Ángulo permanece fijo en 30° porque el deslizador no se mueve durante una corrida.
Que el bloque se mueva siquiera depende del umbral de fricción estática. Si tan θ ≤ μ, la atracción gravitatoria a lo largo de la pendiente es menor que la fricción estática máxima que la superficie puede aportar, y el bloque se queda quieto. Con μ = 0,20, el ángulo crítico es arctan(0,20) ≈ 11,31°. Fijar el deslizador en 11° produce un a predicho ≈ −0,05 m/s², recortado a cero, así que pulsar Iniciar deja al bloque inmóvil. Subir el deslizador a 12° da tan 12° ≈ 0,213 > 0,20 y un pequeño a positivo ≈ 0,12 m/s², y el bloque baja lentamente por la pendiente.
Ecuaciones clave
Para la corrida por defecto con m = 2,0 kg, g = 9,81 m/s² y θ = 30°: N = 2,0·9,81·cos 30° = 2,0·9,81·0,8660 ≈ 16,99 N. Este valor fija la fricción máxima que la superficie puede aportar y reescala el vector rojo de fuerza normal que la simulación dibuja perpendicular a la pendiente alrededor del bloque.
Para los mismos valores por defecto con μk = 0,20: fk = 0,20·16,99 ≈ 3,40 N. El vector de fricción se renderiza a lo largo de la pendiente apuntando cuesta arriba, oponiéndose a la dirección del deslizamiento. Su magnitud escala linealmente con la masa y con cos θ, a θ = 60° la misma masa y μ dan solo fk ≈ 1,96 N porque la superficie presiona de regreso con menos firmeza.
Para θ = 30° y μk = 0,20: a = 9,81·(0,500 − 0,20·0,8660) = 9,81·0,32679 ≈ 3,21 m/s². La masa ha desaparecido por completo. La lectura de Aceleración de la simulación se mantiene fija en 3,21 m/s² durante todo el deslizamiento porque ni θ ni μ cambian durante una corrida, sin importar qué valor sostenga el deslizador de Masa.
Con L = 8 m y a ≈ 3,21 m/s²: t = sqrt(16 / 3,21) = sqrt(4,99) ≈ 2,23 s. La lectura de Tiempo se detiene en aproximadamente 2,23 s en el momento en que la distancia del bloque a lo largo de la pendiente supera por primera vez los 8 m, que es cuando la simulación detiene la corrida.
Para los mismos valores por defecto: v = sqrt(2·3,21·8) = sqrt(51,3) ≈ 7,16 m/s. La lectura de Velocidad sube linealmente desde 0,00 m/s al pulsar Iniciar y aterriza cerca de 7,16 m/s en el momento en que el bloque llega al pie de la rampa de 8 m.
Con μ = 0,20: θc = arctan(0,20) ≈ 11,31°. En cualquier θ ≤ 11,31° con esa μ, la simulación predice a ≤ 0 y el bloque se queda en reposo al pulsar Iniciar. A θ = 12° el a predicho ≈ 0,12 m/s² y el bloque desciende lentamente por la rampa de 8 m a lo largo de muchos segundos.
Variables clave
| Símbolo | Nombre | Unidad | Significado |
|---|---|---|---|
| θ | Ángulo de la rampa | grados (°) | Inclinación de la pendiente sobre la horizontal |
| μ | Coeficiente de fricción cinética | adimensional | Razón entre la fricción cinética y la fuerza normal |
| m | Masa del bloque | kg | Se cancela en la aceleración a lo largo de la pendiente |
| g | Aceleración gravitatoria | m/s² | 9,81 m/s² hacia abajo en la superficie terrestre |
| L | Longitud de la rampa | m | Fija en 8 m para cada corrida en esta simulación |
| N | Fuerza normal | N | Reacción de la superficie perpendicular a la pendiente |
| fk | Fuerza de fricción cinética | N | Fuerza que se opone al movimiento del bloque por la pendiente |
| a | Aceleración a lo largo de la pendiente | m/s² | Aceleración neta una vez que el bloque empieza a deslizar |
| t | Tiempo de deslizamiento | s | Tiempo desde Iniciar hasta que el bloque llega al pie |
| v | Rapidez de salida | m/s | Velocidad al pie de la rampa de 8 m |
Ejemplos del mundo real
¿Por qué se exige que las rampas para sillas de ruedas no superen unos 5 grados?
La normativa de accesibilidad limita la pendiente de las rampas accesibles a una razón de subida-recorrido de 1:12, que corresponde a aproximadamente 4,76°. La razón es estrictamente newtoniana: para θ muy pequeños, sin θ ≈ tan θ, así que la atracción gravitatoria a lo largo de la pendiente crece casi linealmente con el ángulo. Un usuario en silla de ruedas debe vencer m·g·sin θ en cada empuje, y empujar más de un pequeño porcentaje del peso corporal cuesta arriba, a lo largo de un tramo de rampa, agota los músculos del hombro en segundos. Duplicar la pendiente de 5° a 10° duplica el esfuerzo por empuje.
La simulación acota el régimen con claridad. Manteniendo μk = 0,20 y Masa = 2,0 kg, bajar el deslizador de Ángulo de 30° hasta 5° recorta la componente gravitatoria a lo largo de la pendiente de m·g·sin 30° = 9,81 N a m·g·sin 5° ≈ 1,71 N, una reducción de casi seis veces en la fuerza que el usuario debe vencer. Tan 5° ≈ 0,0875 está bien por debajo de μk = 0,20, lo que también explica por qué la lectura de Aceleración se queda en cero en una pendiente de 5° con esa fricción; en sillas de ruedas reales el coeficiente de fricción de los rodamientos es mucho menor, lo que es lo que permite el movimiento en este régimen.
¿Cuán empinada puede ser una pila de grava o una ladera cargada antes de colapsar?
Los materiales granulares sueltos (grava, arena seca, suelo, nieve) tienen un ángulo de reposo natural, la pendiente estable más empinada, fijado por tan θreposo = μs entre granos. La arena seca se sitúa cerca de μs ≈ 0,7, dando θreposo ≈ 35°; la grava va un poco más empinada, cerca de 38°; la nieve húmeda sobre un tejado puede fallar deslizándose una vez que el ángulo del tejado supera el arctan del coeficiente de fricción nieve-teja, razón por la cual las estaciones de esquí provocan avalanchas controladas en pendientes por encima de unos 30°.
El comportamiento del bloque estacionario en la simulación corresponde directamente a esta idea. Con μk = 0,20, el ángulo crítico predicho es arctan(0,20) ≈ 11,31°: fijar el deslizador de Ángulo en 11° deja la lectura de Aceleración en cero y el bloque no se mueve al pulsar Iniciar, mientras que mover el deslizador a 12° produce un a predicho ≈ 0,12 m/s² y el bloque empieza a bajar lentamente por la rampa de 8 m. La misma lógica de umbral, con μs en lugar de μk, gobierna si una pendiente de tierra, nieve o arena se mantiene en su sitio o falla.
¿Por qué los esquís recién encerados deslizan mucho más rápido que los que no lo están?
La base de un esquí de competición se encera en caliente para bajar el coeficiente de fricción cinética esquí-nieve de aproximadamente 0,10 hasta 0,04 o menos. En una pendiente de 30°, la aceleración a lo largo de la pendiente salta de g·(sin 30° − 0,10·cos 30°) ≈ 4,06 m/s² con esquís estándar a g·(sin 30° − 0,04·cos 30°) ≈ 4,57 m/s² con cera de competición. Sobre una pista de 100 m alcanzada desde el reposo, la rapidez de salida crece de sqrt(2·4,06·100) ≈ 28,5 m/s a sqrt(2·4,57·100) ≈ 30,2 m/s, una diferencia de alrededor de 1,7 m/s, y a ritmo de carrera, eso son centésimas de segundo cruzando la línea de meta.
La simulación confirma el vínculo fricción-aceleración en una rampa controlada. Manteniendo θ = 30° y Masa = 2,0 kg, bajar el deslizador de Fricción μk de 0,20 a 0,05 sube la lectura de Aceleración de unos 3,21 m/s² a unos 4,48 m/s², y la lectura de Tiempo cae de 2,23 s a aproximadamente 1,89 s en la misma rampa de 8 m. La lectura de Velocidad de salida crece de 7,16 m/s a unos 8,47 m/s. El efecto de la cera de competición es la misma palanca del coeficiente de fricción, aplicada sobre una pendiente mucho más larga.
Lecturas adicionales
- Movimiento de proyectil: el mismo truco de descomposición vectorial aplicado a un objeto lanzado, que separa la velocidad en componentes horizontal y vertical independientes.
- Bloque sobre superficie horizontal con fricción: el modelo de fricción del plano inclinado evaluado en θ = 0°, donde la fuerza normal es igual a m·g y solo una fuerza aplicada puede producir movimiento.
